选择金刚石刀头必看的五大特性

泸州市四峰金刚石工具有限公司主要生产金刚石锯片、金刚石刀头、花岗石锯片、大理石锯片以及水泥马路锯片、石壁钻头、硬质合金锯片等系列产品。

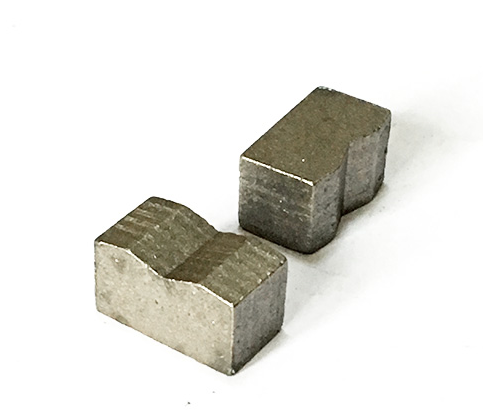

一、烧结工艺的选择：

　　随着温度的升高，胎体的致密化程度提高，抗弯强度也随之提高，而且随着保温时间的延长，空白胎体和金刚石刀头的抗弯强度先提高后降低，可选择在800℃下烧结120s工艺来满足性能要求。

　　二、强度的选择：

　　过高的强度会使晶体不易破碎，磨粒在使用时被抛光，锋利度下降，导致工具性能恶化;金刚石强度不够时，在受到冲击后易破碎，难以担负切削重任。故应选择强度在130～140N。

三、粒度的选择：

　　金刚石粒度粗且为单一粒度时，锯片刀头锋利，锯切效率高，但金刚石结块的抗弯强度下降;金刚石粒度细或粗细混合时，金刚石刀头耐用度高，但效率低。选择金刚石粒度为50/60目较为适宜。

　　四、粘结相的选择：

　　对于大理石，材质为软质石材，要求金刚石刀头的力学性能相对低些，可选用铜基粘结剂。但铜基粘结剂烧结温度低，强度、硬度较低，韧性较高，与金刚石结合强度低。当加入碳化钨(WC)时，以WC或W2C作骨架金属，配以适量的钴以提高强度、硬度及结合特性，并加入少量熔点低、硬度低的Cu、Sn、Zn等金属作粘结相。主加成分粒度应细于200目，添加成分粒度应细于300目。

　　五、金刚石分布浓度的选择：

　　当金刚石浓度由低到高变化时，锯片锋利性和锯切效率逐渐下降，而使用寿命则逐渐延长;但浓度过高，锯片会变钝。而采用低浓度、粗粒度，效率则会提高。利用刀头各部位在锯切时的不同作用，采用不同浓度(即在三层或更多层可采用中间较低浓度)，锯切过程中刀头工作上形成中间凹槽，有利于防止锯片偏摆。
